Пункт редуцирования газа с узлом учета «Газовичок-10(25)» с одной линией редуцирования

Газорегуляторный пункт Газовичок-10(25) предназначен для редуцирования давления газа и автоматического поддрежания его на заданном уровне. Устройство прекращает подачу газа ри аварийном изменении заданного уровня выходного давления. Газовичок-10(25) предсталвяет собой металлический шкаф, в котором размещено технологическое оборудование. Для удобства при эксплуатации пункт имеет дверцу.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Условное обозначение

Пункт редуцирования газа с узлом учета «Газовичок-10(25)» с одной линией редуцирования

Технические характеристики

Наименование параметра	Газовичок-10(25)
Рабочая среда	природный газ по ГОСТ 5542-87
Диапазон входных давлений, МПа	0,01–0,6
Давление газа на выходе, МПа	0,002
Пропускная способность, м³/ч	10(25)
Регулятор давления газа	«Домовенок 10(25)»
Присоединительные размеры, дюйм:
входного патрубка	G ¼
выходного патрубка	G1¾
Масса, кг: со счетчиком ВК-G6 со счетчиком «ГРАНД-10ТК»	2530
Климатическое исполнение	У1 по ГОСТ 15150

Купить Газовичок-10(25) в Казани

Компания осуществляет поставки промышленного оборудования на всей территории РФ. Газовичок-10(25) входит в перечень стандартного оборудования, доступного к заказу. Доставка в Казань выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.

Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.

Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Казань осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.

Пункт редуцирования газа «Газовичок-10(25)» с узлом учета представляет собой металлический шкаф, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка.

Технологическое оборудование состоит из крана 1 (рис. 10.1, 10.2) на входе, регулятора давления 7, счетчика газа 5, крана 6 на выходе. Для контроля давления на входе имеется манометр 3 с краном 2. Для контроля давления на выходе предусмотрен штуцер 4 для присоединения мановакуумметра. Конструкция пунктов «Газовичок-10(25)» предусматривает установку различных счетчиков.

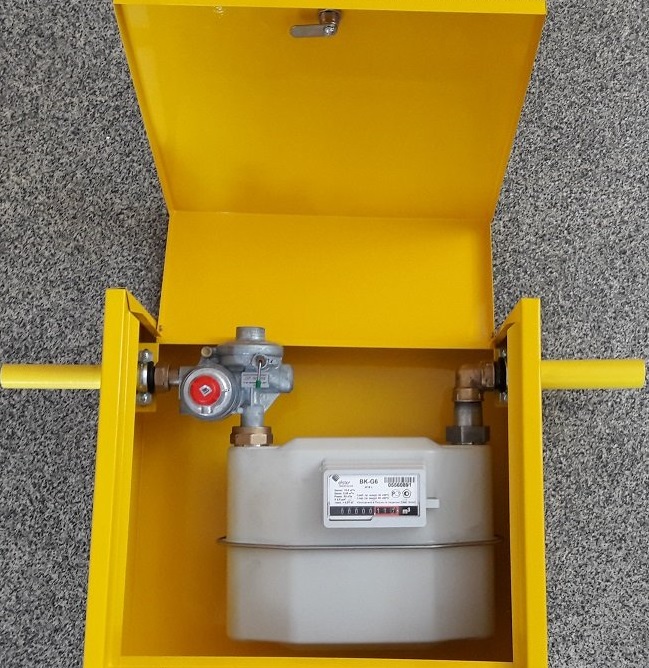

Газовичок-10(25) со счетчиком газа BK-G6

Схема пневматическая функциональная:

1 — кран шаровой Д_у20; 2 — кран под манометр; 3 — входной манометр типа ТМ-10; 4 — штуцер под манометр; 5 — счетчик газа BK-G6; 6 — кран шаровой Д_у32; 7 — регулятор давления газа «Домовенок 10(25)»

Габаритный чертеж

Газовичок-10(25) со счетчиком газа «ГРАНД»

Схема пневматическая функциональная:

1 — кран шаровой Д_у20; 2 — кран под манометр; 3 — входной манометр типа ТМ-10; 4 — штуцер под манометр; 5 — счетчик газа «ГРАНД»; 6 — кран шаровой Д_у32; 7 — регулятор давления газа «Домовенок 10(25)»
