Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГСГО-50/2-СГ-ЭК

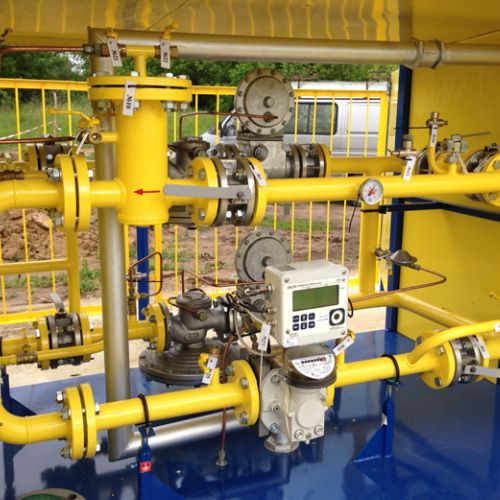

Газораспределительный пукнт ГСГО-50/2-СГ-ЭК представляет собой металлический шкаф с теплоизоляцией, в котором размещено технологическое оборудование. Предназначен для редукции выского давления и поддержания его на заданном уровне. Для удобства эксплуатации ГСГО-50/2-СГ-ЭК имеет две двери, а для нормального функционирования в холодное время года в нем предусмотрено два обогревателя.
Технические характеристики
Давление на входе, МПа — 1,2.
Регулятор давления газа — РДБК1-50.
Тепловая мощность обогревателя, Вт, при давлении газа 2000 Па — 1920.
Расход газа на обогреватели при давлении газа 2000 Па, м³/ч — 0,2.
Время отключения обогревателя, с — 90.
Время отключения обогревателя при прекращении подачи газа, с — 90.
Диапазон температуры измеряемой среды, °С — от –20 до +50.
Масса, кг — 1000.
| Значения для исполнения ГСГО-50/2-СГ-ЭК | |||||||
|---|---|---|---|---|---|---|---|
| 00 | 01 | 02 | 03 | 04 | 05 | 06 | |
| Диапазон настройки давления газа на выходе, кПа | 1–4 | 4–16 | 16–40 | 40–60 | 60–100 | 100–250 | 250–600 |
| Диапазон настройки давления срабатывания сбросного клапана, кПа | 1,26–5 | 5–20 | 20–50 | 50–75 | 75–126 | 126–300 | 300–700 |
| Диапазон настройки автоматического отключения подачи газа, МПа: | |||||||
| при повышении выходного давления | 0,0014–0,0060 | 0,006–0,022 | 0,022–0,060 | 0,060–0,080 | 0,08–0,14 | 0,14–0,32 | 0,32–0,75 |
| при понижении выходного давления | 0,0003–0,0020 | 0,001–0,003 | 0,002–0,003 | 0,01–0,03 | 0,01–0,06 | 0,05–0,12 | 0,1–0,4 |
| Пропускная способность, м³/ч, при давлении на входе, МПа: | |||||||
| 0,1 | 800, 320* | ||||||
| 0,3 | 1600, 500 | ||||||
| 0,6 | 2800, 1000 | ||||||
| 0,9 | 4000, 1400 | ||||||
| 1,2 | 5200, 2080 | ||||||
*Для ГСГО-50/2-СГ-ЭК с регулятором РДБК1-50/25.
Купить ГСГО-50/2-СГ-ЭК в Казани
Компания специализируется на комплексных поставках промышленного оборудования. В данном разделе представлена вся необходимая информация о позиции ГСГО-50/2-СГ-ЭК. Мы гарантируем полное соответствие характеристик заявленным стандартам качества и надежности.
Организована прямая доставка оборудования в Казань. Логистика отработана таким образом, чтобы минимизировать сроки транспортировки и исключить риски повреждения груза. Для получения актуального коммерческого предложения достаточно связаться с отделом продаж по телефону или направить запрос через форму на сайте.
Инженеры компании готовы предоставить исчерпывающую техническую консультацию. Специалисты помогут с выбором модификации, уточнят комплектацию и нюансы подключения оборудования в существующие линии. Точный расчет стоимости производится индивидуально с учетом текущих условий поставки и объема заказа. Обращайтесь: мы обеспечиваем профессиональное сопровождение сделки на всех этапах.
ГРПШ шкафной представляет собой металлический шкаф 1 с теплоизоляцией.
В шкафу размещено технологическое оборудование 6. Для удобства обслуживания в шкафу имеются двери 4, 5. Для обогрева ГРП шкафного в холодное время предназначены два обогревателя 2, газ к которым подводится по газопроводу 3.
Технологическое оборудование ГРП шкафного состоит из линии учета расхода газа 1, линии редуцирования 2 и системы обогрева 3.
Линия учета расхода газа содержит фильтр 4, кран 5. Для учета расхода газа предусмотрен измерительный комплекс 9.
Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра предусмотрена обводная линия 13, снабженная краном 14.
Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 15 с краном 16.
Линия редуцирования состоит из двух параллельных линий редуцирования, импульсного трубопровода 19, трубопровода сброса газа 20, предохранительного сбросного клапана 21 с краном 22.
Для замера давления газа на выходе установлен клапан трехлинейный 23 с манометром 33.
Каждая линия содержит кран 24 на входе, клапан предохранительный запорный 25, регулятор давления газа РДБК1-50 26, кран 27 на выходе.
Кран 28 на входе служит для настройки отключающего устройства клапана предохранительного запорного 25.
Для сброса газа при выполнении ремонтных работ предусмотрены продувочные трубопроводы 38, 39 с кранами 40, 41.
Система обогрева 3 предназначена для обогрева ГРП шкафного в период отопительного сезона и включает обогреватели 34 и 35, регуляторРДСГ-1,2 и кран 37.

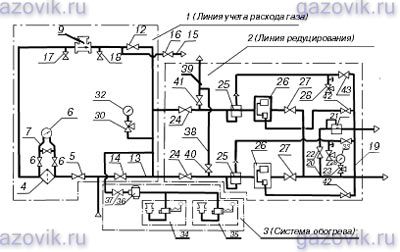

Схема пневматическая функциональная:
4 — фильтр; 5, 12, 14, 16–18, 22–24, 27, 28, 30, 37, 40–43 — запорная арматура; 6, 32, 33 — манометры; 7 — блок вентильный; 9 — измерительный комплекс; 21 — клапан пружинный сбросной; 25 — клапан предохранительный запорный; 26, 36 — регуляторы давления
Габаритный чертеж ГСГО-50/2-СГ-ЭК:
1 — шкаф; 2 — обогреватели; 3 — газопровод; 4, 5 — двери; 6 — оборудование технологическое
