Газорегуляторный пункт шкафной ГРПШ-РДСК

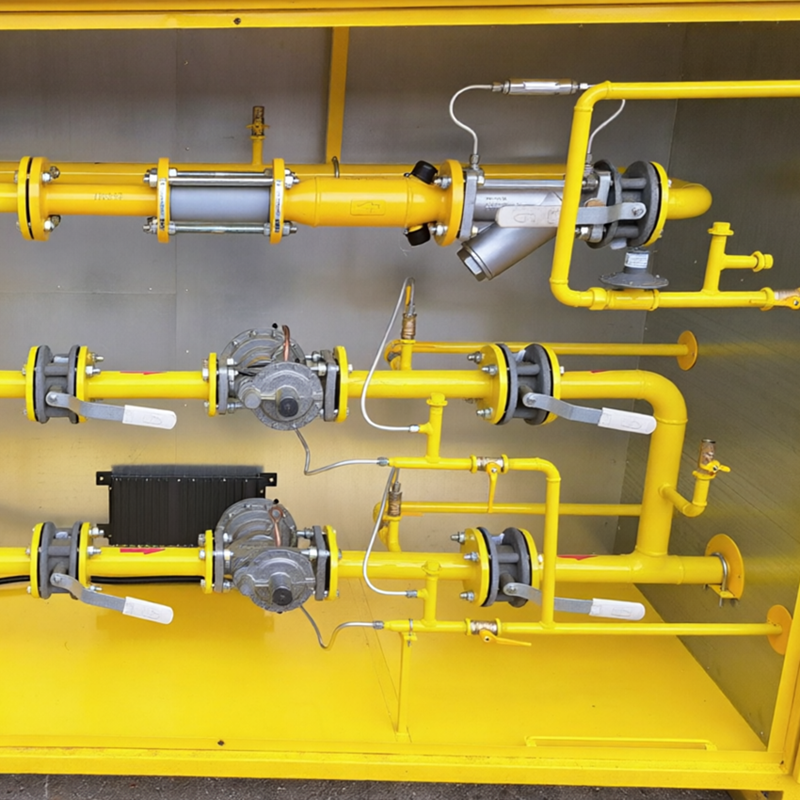

ГРПШ (газорегуляторный пункт шкафной) с регулятором давления РДСК-50 — это металлический шкаф с технологическим оборудованием внутри, предназначенный для снижения высокого или среднего давления природного газа до заданного значения, поддержания этого давления на постоянном уровне и автоматической защиты при аварийных отклонениях.

Модификации регулятора РДСК-50

• РДСК-50М / М-1 — выходное давление 10–40 кПа;
• РДСК-50М-3 — выходное давление 40–100 кПа;
• РДСК-50БМ — выходное давление 270–300 кПа.

Выбор модификации зависит от требуемого выходного давления и расхода газа на объекте.

Принцип работы

1. Подача газа. Газ по входному трубопроводу проходит через входной шаровой кран.
2. Очистка. Поступает в газовый фильтр, где очищается от механических примесей, пыли и окалины. Степень загрязнения кассеты контролируется датчиком или индикатором перепада давления (ДПД / ИПД); максимально допустимое падение — 10 кПа.
3. Редуцирование. Очищенный газ поступает к регулятору давления РДСК-50, где давление снижается до установленного значения и автоматически поддерживается на этом уровне независимо от колебаний расхода и входного давления.
4. Выдача потребителю. Газ с заданным давлением проходит через выходной кран и направляется к потребителю.
5. Защита по превышению (первая ступень). При повышении выходного давления выше допустимого открывается предохранительный сбросной клапан (КПС-С) — избыточный газ сбрасывается в атмосферу.
6. Защита по превышению / понижению (вторая ступень). Если давление продолжает расти или, наоборот, падает ниже допустимых пределов, срабатывает предохранительно-запорный клапан (ПЗК), встроенный в регулятор РДСК. Он полностью перекрывает вход газа в регулятор.
