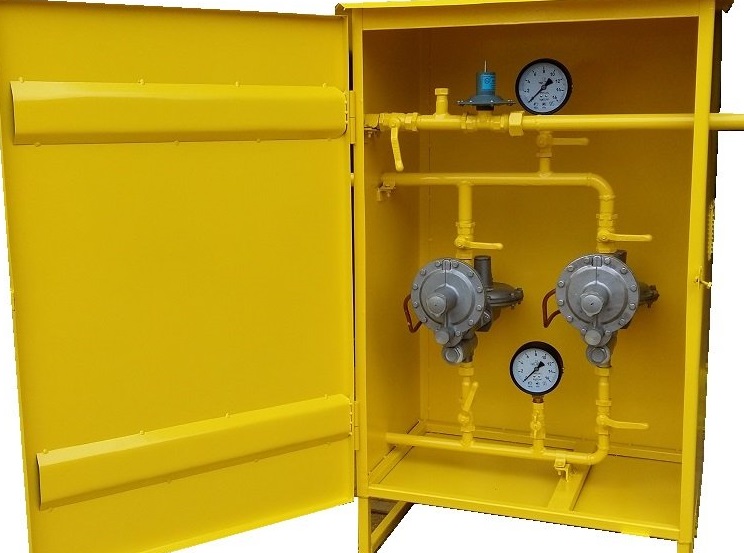

Газорегуляторный пункт шкафной ГРПШ-1-2Н

Газорегуляторный пункт ГРПШ-1-2Н применяется для редуцирования высокого и среднего давления газа на требуемое, автоматического поддержания заданного выходного давления и отключения подачи газа при аварийном повышении и понижении выходного давления от допустимых заданных значений. Изготавливается в нескольких климатический исполнениях.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Завод «Газпроммаш»

Технические характеристики

Регулятор давления газа РДГД-20М
Максимальное давление на входе, МПа (кгс/см²) 0,6 (6)
Номинальное выходное давление, кПа (мм вод. ст.) 2-2,5 (200–250)
Максимальная пропускная способность, м³/ч 70
Присоединительные размеры
Условный проход ДУ:
входного патрубка 20
выходного патрубка 32
Габаритные размеры, мм:
длина 1305
ширина 645
высота 1315
Масса, кг, не более 100

Купить ГРПШ-1-2Н в Казани

Компания имеет многолетний опыт оснащения промышленных объектов. Номенклатура включает в том числе ГРПШ-1-2Н, которое пользуется стабильным спросом у заказчиков. География поставок охватывает множество регионов, включая доставку в Казань. Логистические партнеры отбираются по критерию сохранности грузов и соблюдения сроков.

Политика ценообразования прозрачна: итоговая стоимость формируется исходя из цены производителя, текущей логистики и объема заказа. Оперативно рассчитать стоимость можно через форму онлайн-запроса либо по телефону. Менеджер подготовит счет с выделением всех статей расходов.

Перед оформлением заявки рекомендуем воспользоваться консультацией наших инженеров. Специалисты разъяснят технические нюансы, связанные с монтажом и интеграцией оборудования в вашу инфраструктуру. Это позволяет минимизировать риски несоответствия еще на этапе планирования сделки. Доставка в Казань будет организована в максимально короткие сроки после поступления оборудования на склад.

ГРПШ состоит из шкафа 1, в котором смонтирована линия редуцирования 2, состоящая из двух веток, одна из которых — основная, вторая — резервная. Каждая ветка включает в себя кран входной 3, регулятор давления газа 6 и кран выходной 9. Для замера входного давления газа установлен кран 4 для присоединения манометра 10, а для замера выходного давления предусмотрен кран 7 с ниппелем для присоединения мановакуумметра.

Газ по входному газопроводу поступает через кран 3 к регулятору 6, который имеет в своем составе непосредственно фильтр, редуцирующее устройство, автоматическое отключающее устройство и автоматическое сбросное устройство. Здесь входное давление снижается до заданного выходного и поступает к потребителю. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 5.

Газорегуляторный пункт шкафной ГРПШ-1-2Н

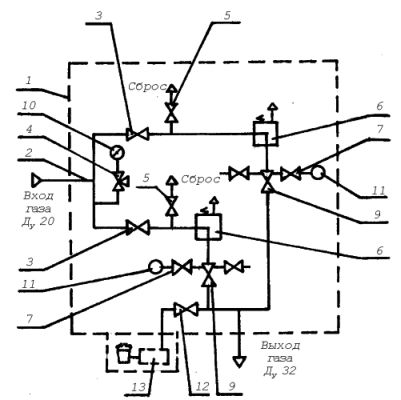

Схема пневматическая функциональная:
1 — шкаф; 2 — линия редуцирования; 3 — кран входной; 4 — кран трехходовой; 5 — кран ДУ 20; 6 — регулятор давления газа РДГД-20М; 7, 12 — кран ДУ 15; 9 — кран выходной; 10 — манометр; 11 — мановакуумметр; 13 — обогреватель

Газорегуляторный пункт шкафной ГРПШ-1-2Н

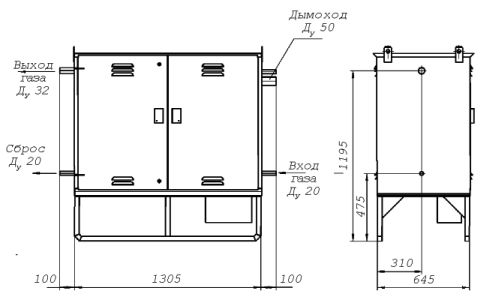

Габаритно-установочная схема газорегуляторного пункта шкафного ГРПШ-1-2Н
