Предохранительно-запорные клапаны ПКН(В)-50, ПКН(В)-100, ПКН(В)-200

Запросить цену

Клапаны предохранительные запорные типа ПКН (ПКВ) предназначены для прекращения подачи газа к потребителю при выходе контролируемого давления из заданных пределов и установки в газорегуляторных пунктах и установках. Изготавливаются в климатическом исполнении У, категории 4 по ГОСТ 15150-69. Выпускаются в двух исполнениях: низкого (ПКН) и высокого (ПКВ) давления.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	ПКН(В)-50	ПКН(В)-100	ПКН(В)-200
Рабочее давление, МПа (кгс/см²), не более	1,2 (12)	1,2 (12)	1,2 (12)
Диапазон настройки на срабатывание при понижении контролируемого давления, МПа (кгс/см²):
ПКН	0,0003–0,003 (0,003–0,03)
ПКВ	0,003–0,03 (0,03–0,3)
Диапазон настройки на срабатывание при повышении контролируемого давления, МПа (кгс/см²):
ПКН	0,002–0,06 (0,02–0,6)
ПКВ	0,03–0,6 (0,3–6)
Точность срабатывания, %	±5	±5	±5
Д_у, мм	50	100	200
Строительная длина, мм	230	350	600
Габаритные размеры, мм:
длина	385	388	600
высота	478	591	742
ширина	300	270	388
Масса, кг, не более	33,2	72,7	143,3

Купить ПКН(В)-50, ПКН(В)-100, ПКН(В)-200 в Казани

Предлагаем к поставкам ПКН(В)-50, ПКН(В)-100, ПКН(В)-200. Компания работает с проверенными производственными площадками, что позволяет гарантировать заводское качество и техническую безупречность продукции. Осуществляем доставку заказа в Казань в согласованные сроки.

Вам необходимо рассчитать бюджет проекта? Специалисты компании подготовят детальную спецификацию и итоговую стоимость. Уточнить цену можно по телефону у менеджеров отдела продаж. Также доступен вариант быстрой связи через форму обратного запроса на сайте: вы отправляете заявку, и мы оперативно выходим на связь для уточнения деталей.

Для правильного выбора исполнения оборудования настоятельно рекомендуем проконсультироваться с нашими техническими экспертами. Это позволит избежать ошибок при интеграции устройства в техпроцесс. Мы сопровождаем клиента на всех этапах: от выставления счета до передачи товара транспортной компании.

Устройство клапана показано на рисунке. Подъем клапана 9 осуществляется при помощи вилки 12, закрепленной на поворотном валу 13, на конце которого крепится рычаг 14.

В клапане 9 имеется устройство, выполняющее функции перепускного клапана для выравнивания давления газа до и после клапана 9 в момент его открытия. При открытии клапана рычаг 14 зацепляется с анкерным рычагом 15, установленным на переходном фланце 2. Коромысло 16, установленное в крышке 3, одним концом соединяется с мембраной 4, а другим — с молотком 17.

Для открытия необходимо рычаг 14 поднять до зацепления его с анкерным рычагом 15. При этом клапан 9 поднимается и открывает проход газу, который из сети по импульсной трубке поступит под мембрану 4. Настройка клапанов на нижний диапазон срабатывания производится вращением штока 8, а на верхний диапазон — вращением пробки 6.

Если контролируемое давление газа возрастает выше верхнего предела, установленного большой пружиной 5, мембрана 4, преодолевая усилие этой пружины, пойдет вверх и повернет коромысло 16, наружный конец которого выйдет из зацепления с упором молотка 17. Под действием груза молоток 17 упадет и ударит по свободному концу анкерного рычага 15, который освободит рычаг 14, укрепленный на валу, и клапан 9 под действием собственного веса и веса груза рычага 14 опустится на седло корпуса 1 и перекроет проход газу. Если контролируемое давление газа упадет ниже заданного нижнего предела, установленного малой пружиной 7, мембрана 4 под действием этой пружины пойдет вниз и опустит внутренний конец коромысла 16. При этом наружный конец коромысла 16 выйдет из зацепления с упором молотка, который упадет и закроет клапан.

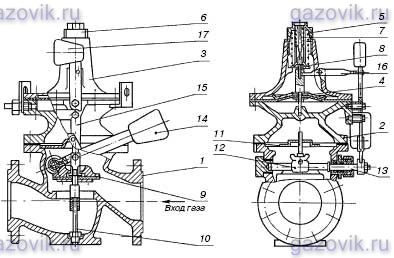

Клапан предохранительный запорный ПКН (ПКВ):
1 — корпус; 2 — переходной фланец; 3 — крышка; 4 — мембрана; 5 — большая пружина; 6 — пробка; 7 — малая пружина; 8 — шток; 9 — клапан; 10 — направляющая стойка; 11 — тарелка; 12 — вилка; 13 — поворотный вал; 14 — рычаг; 15 — анкерный рычаг; 16 — коромысло; 17 — молоток
