Регулятор давления газа серии FE, FB, FEX

Запросить цену

Серия FE, FB, FEX двухступенчатых регуляторов прямого действия с пружиной используется в гражданских и промышленных установках, работающих на природном газе и предназначены для снижения давления газа с высокого/среднего до среднего/низкого.
Имеет встроенный фильтр. Возможна комплектация ПСК

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	FE	FB	FEX
Максимальное разрешенное давление, МПа	0,86
Диапазон давления на входе, МПа	0,015-0,86	0,03-0,86	0,015-0,86
Диапазон давления на выходе, кПа
версия ВР	1,3-18,0	1,3-10,0	1,3-18,0
версия TR	18,0-50,0	10,0-35,0
Диапазон настройки ПЗК, кПа
версия ВР	3,5-30,0	3,2-16,0	3,5-30,0
версия TR	30,0-80,0	15,5-50,0
Температура рабочей среды, °С	от -20 до +50
Минимальная температура окружающей среды, °С	-40
Пропускная способность, м³/ч	до 50	до 50	до 100

Материалы:

Корпус - алюминий.
Покрытие - цинкование.
Штуцеры - сталь/латунь.
Седло - латунь.
Мембрана - вулканизированная резина.
Заглушки - нитрокаучук.

Купить Регулятор давления газа серии FE, FB, FEX в Казани

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. Регулятор давления газа серии FE, FB, FEX поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Казань организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Казань осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

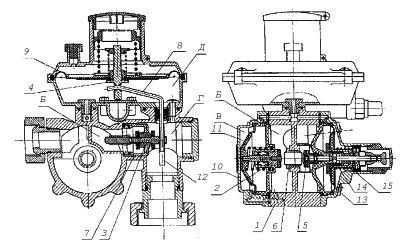

Регулятор состоит из корпуса 1, клапана редуцирования первой ступени 2, клапан редуцирования второй ступени 3, сбросного клапана 4, предохранительно запорного клапана 5.
В корпус ввернута втулка 6, которая имеет седла для клапана первой ступени редуцирования и предохранительного клапана. Со стороны выхода регулятора в корпус ввернута втулка 7 в сборе с клапаном редуцирования второй ступени.

В отверстие клапана редуцирования второй ступени входит рычаг 8. Второй конец рычага вставляется в отверстие рабочей мембраны 9. На мембране собран сбросной клапан 4 с пружинной настройкой.
Газ, поступая через входной штуцер, поступает в полость А, а затем проходит через отверстие втулки 6 и попадает в полость Б. Через отверстия в корпусе 1 и крышке 10 газ поступает в полость В. Под воздействием давления газа на мембрану 11 зазор между клапаном редуцирования первой ступени и седлом уменьшается. В полости Б происходит первое падение давления.
Далее газ проходит через гнездо клапана редуцирования второй ступени и попадает в полость Г. Через импульсную трубку 12 газ поступает в подмембранную полость Д. Воздействуя на мембрану 9, газ поднимает ее и тянет за собой рычаг 8. Второй конец рычага 8 толкает клапан редуцирования второй ступени, уменьшая зазор между клапаном и седлом. В полости Г происходит второе падение давления газа.
В случае чрезмерного роста давления в полости Г газ, воздействует на мембрану 13, освобождает защелку 14. Предохранительный клапан под действием пружины 15 перекрывает поступление газа.
